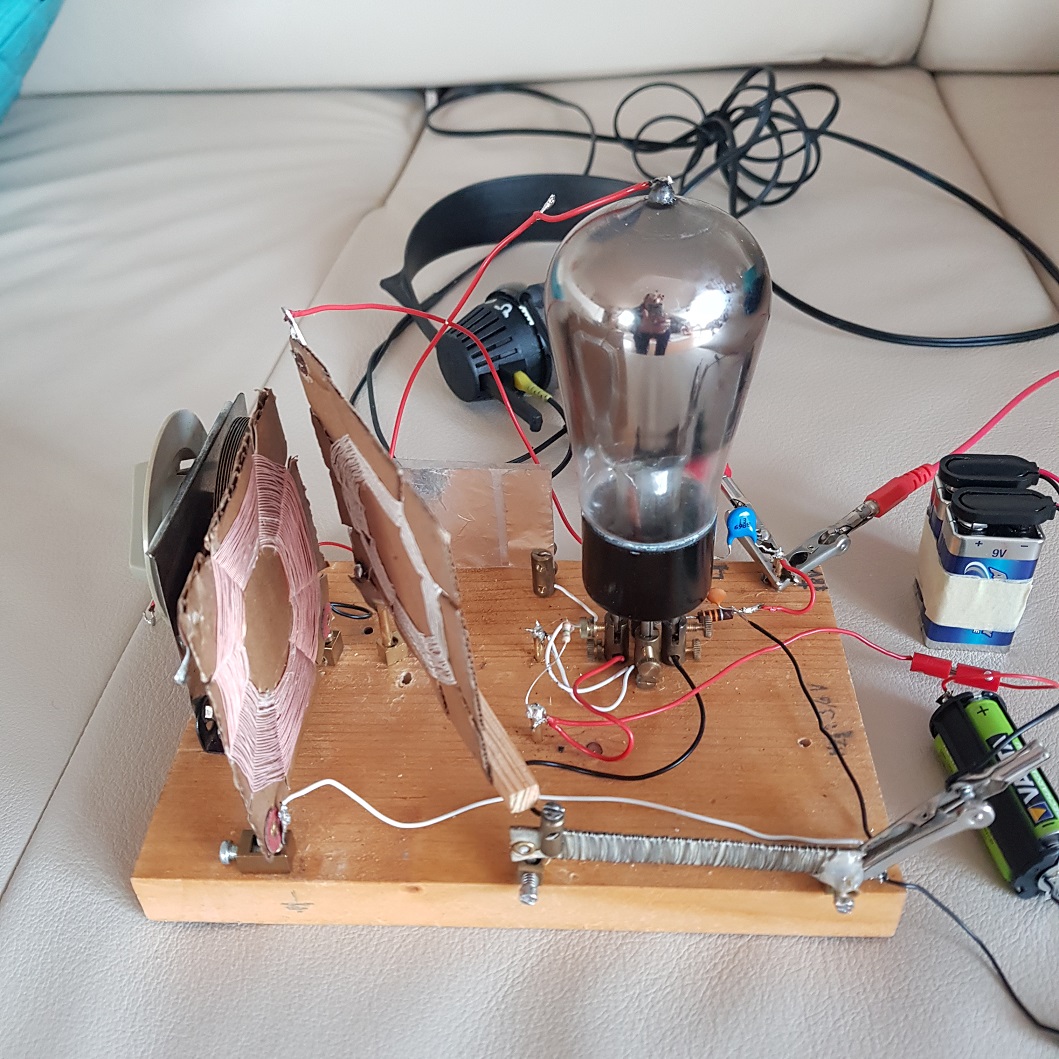

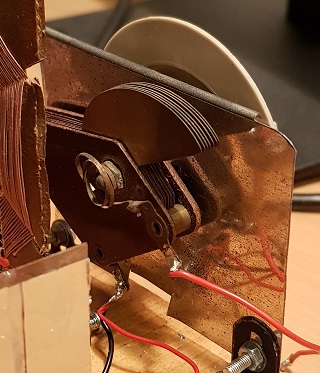

Heute habe ich einige Versuche mit dem Holzbrett-Radiomann gemacht und dabei mit einem HF-Generator eine kleine Spannung an den Antennenanschluß der Radiomanns eingespeist. Am Oszilloskop ist das Ergebnis (4 khz-Ton, am Kopfhörer abgegriffen) zu sehen.
Zunächst das Original mit der RE074d:
Jetzt mit der von mir vor einiger Zeit gefertigten "Ersatz-RE074d", der 2SH27L im alten 4-poligen Sockel:
Versuchsweise mit der kleinen EF95, das funktionierte bei der kleinen Anodenspannung aber nicht (ebenso wenig ging es mit der DF69):
Und nun ein Versuch mit der russischen Bleistiftröhre 1SH24b (1J24B), man sieht, dass die Ergebnisse keinesfalls schlechter als mit der Original-RE074d sind !
Jetzt noch einmal mit 18 V Anodenspannung (4 Batterien):
Hier ein Bild der Röhre:
Bei ihrer Größe ist sie nicht nur als 1:1-Ersatz im Radiomann verwendbar, sondern sicherlich auch im 1:2-Projekt von ThomasK.
Die Anschlussbelegung und Verdrahtung als "RE074d" werde ich noch nachreichen. JuergenK
Bei den beiden russischen Röhren gibt es diese Verbindung nicht. Wie von Wolfgang Holtmann zur 2SH27 beschrieben: G1 an Kathode, G2 wird "Raumladegitter", G3 wird zum Steuergitter...
, ein Edelbastler wie z.B. Horst bin ich aber bei weitem nicht, der hätte bestimmt ein Schmuckstück hergestellt. Ich bin schon froh, wenn meine Basteleien überhaupt funktionieren.
