2 Anleitungen für Kosmotronik gesucht

[Holgi]

Hallo,
suche zwei Anleitungen für die Kosmostronik Kästen "Kosmotronik Hobby Set Power-Verstärker" und "Kosmotronik Hobby Set Leistungs-Verstärker".
Hat die jemand als zb "pdf"?

Hat jemand Interesse an der Platine vom E203 "HiFi Praxis"? Auf dieser Platine sind die beiden Verstärker IC´s TDA2003 sowie 2 Widerstände und 3 Kondensatoren.
Habe insg. 8 Stück, Preis pro Stück 1€. (zuz. Versand)
Holgi

[ChrisH]

Hallo Holgi,

Norbert Krause hat hier eine Übersicht aller Hobby-Sets mit Bauteilliste und Schaltpläünen zusammen gestellt:

viewtopic.php?f=2&t=1551#p8125
(der Power-Verstärker steht weiter unten in der Auflistung )

Von den Platinen würde ich gerne 4 Stück nehmen, Versand Maxibrief langt.
Adresse kommt per P/N.

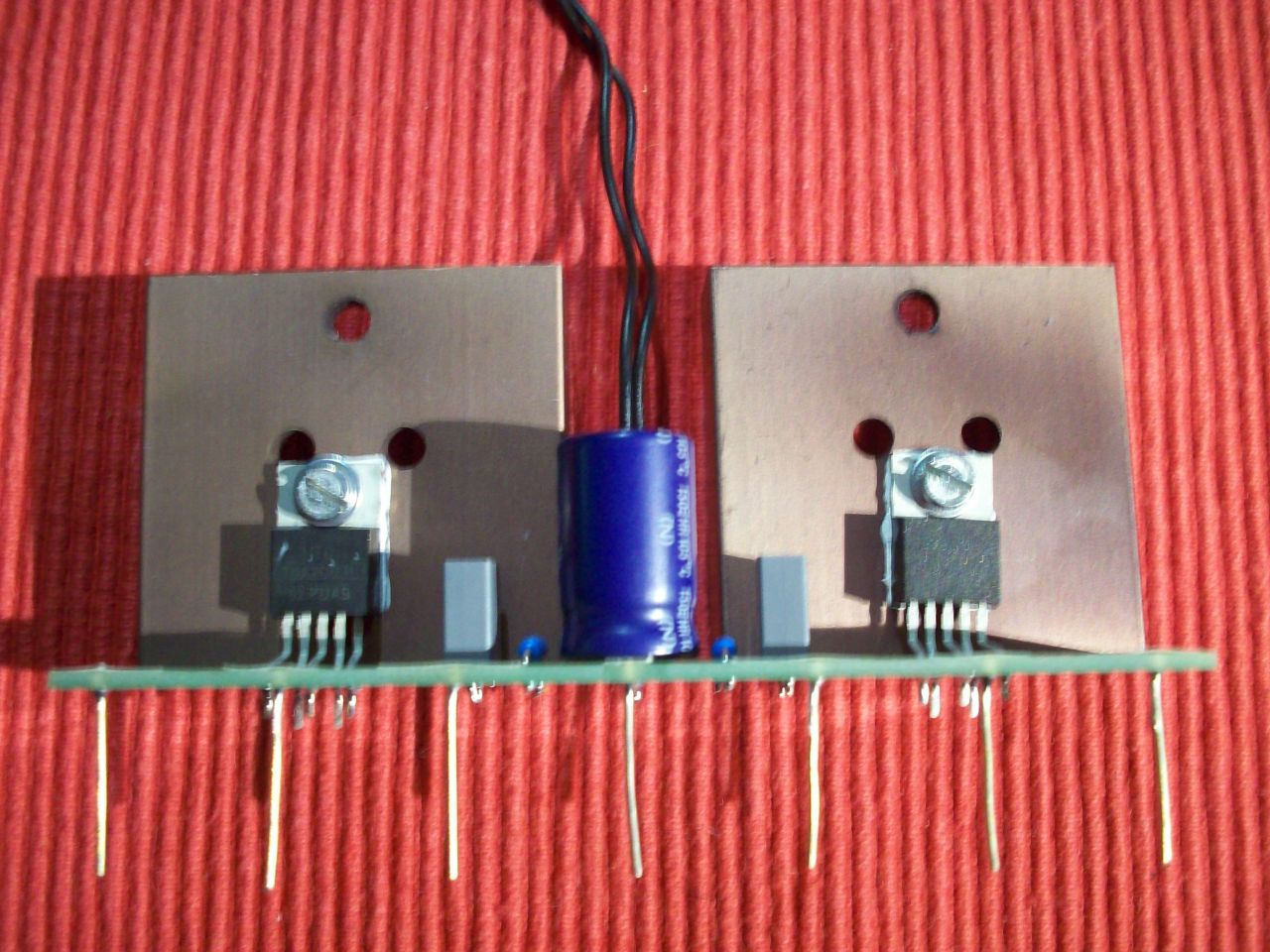

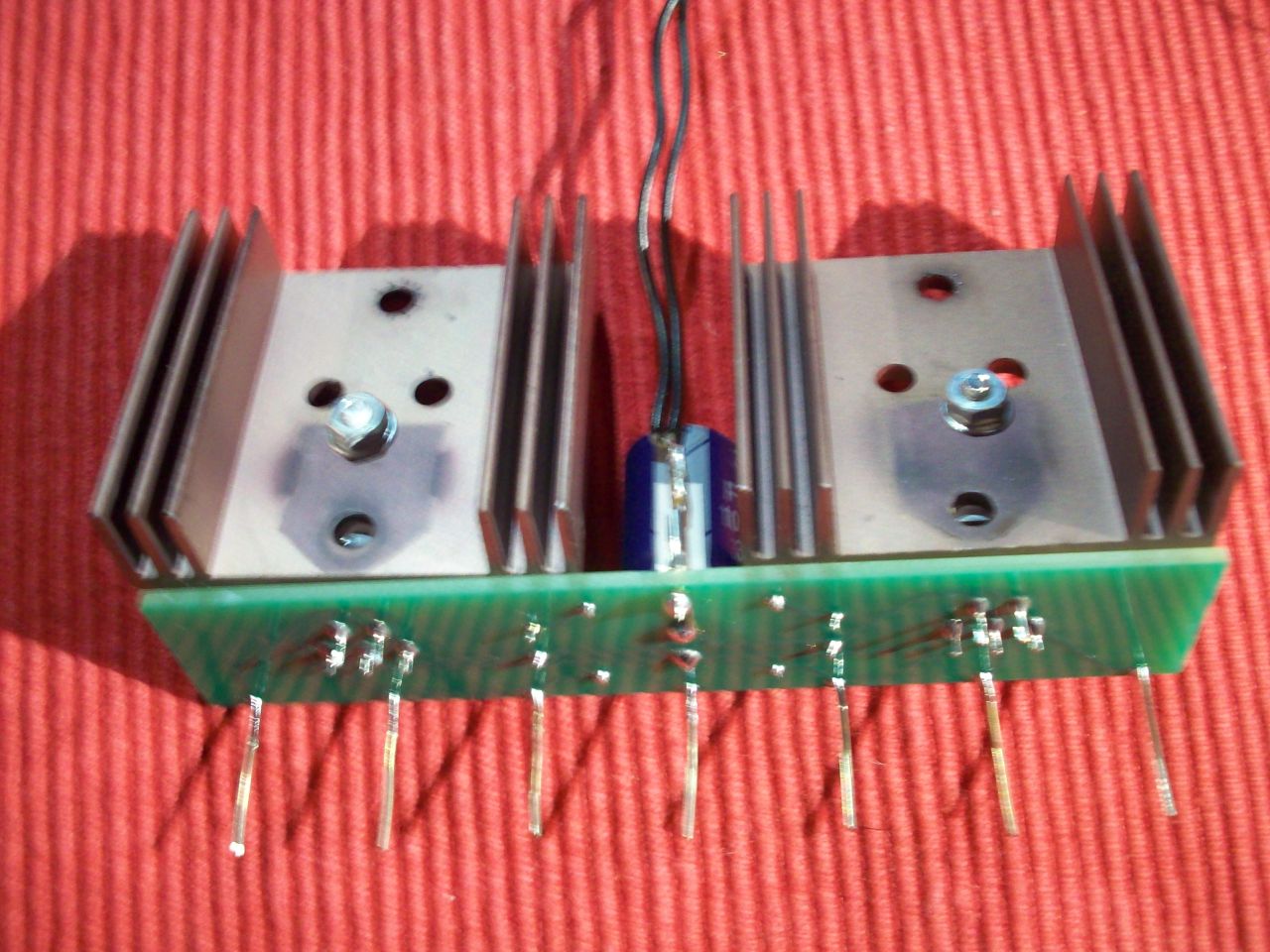

Hier noch ein Foto der Platine:



KOSMOS 60-0051.6, gleiche Platine ist im Hobby-Set "Powerverstärker"

verstärkte Grüße,
ChrisH

[Holgi]

Hallo ChrisH,
vielen Dank für deine Antwort und den Link. Dort gibt es ja schon viele Informationen.
Aber die Anleitungen kann ich zum Download nicht finden?!
Auch würde mich interessieren was auf der Leistungsverstärker Platine für IC´s sind. bzw am besten den Schaltplan von der Platine...
Der Schaltplan sollte wohl im Anleitungsheft stehen oder?

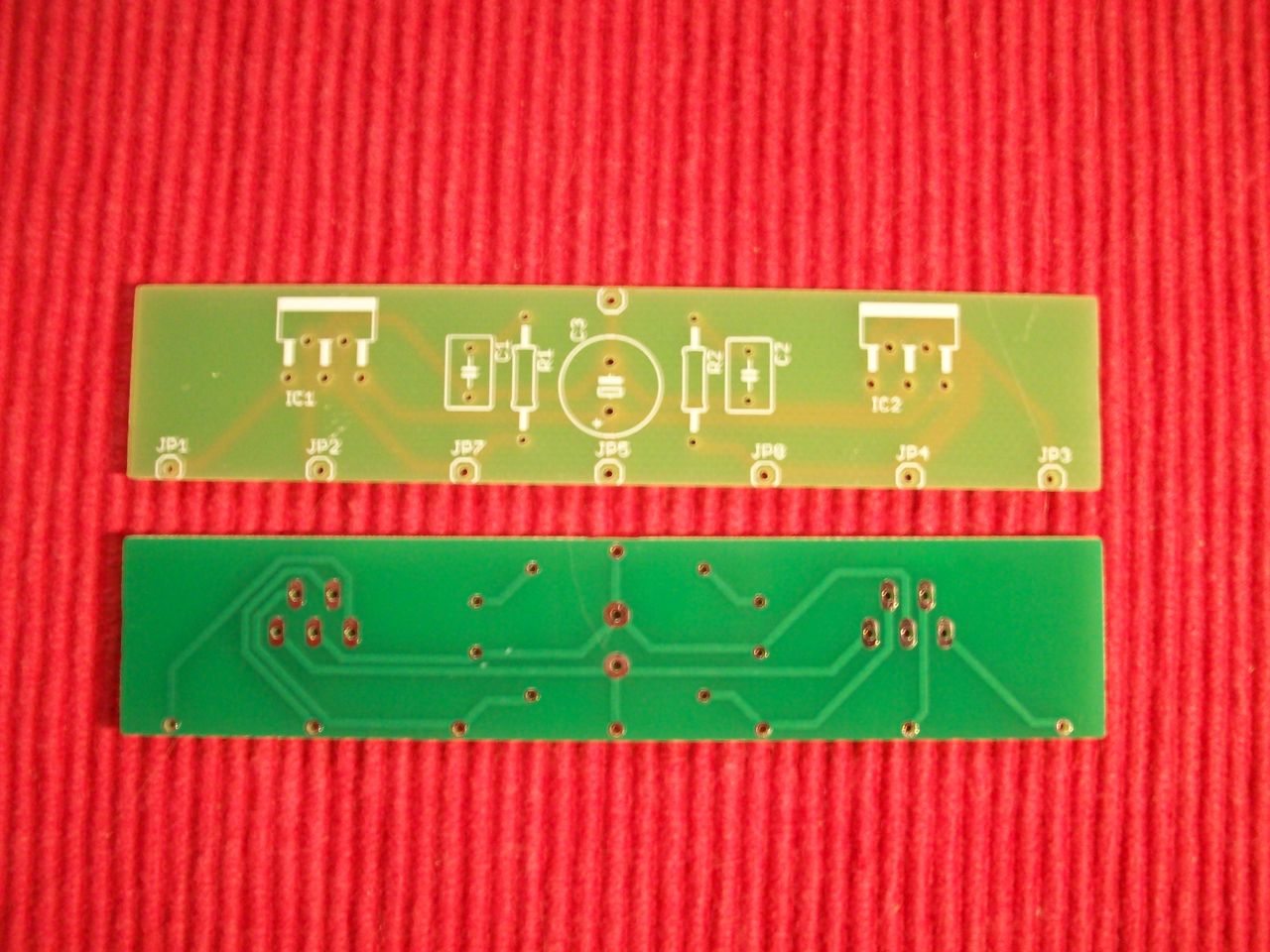

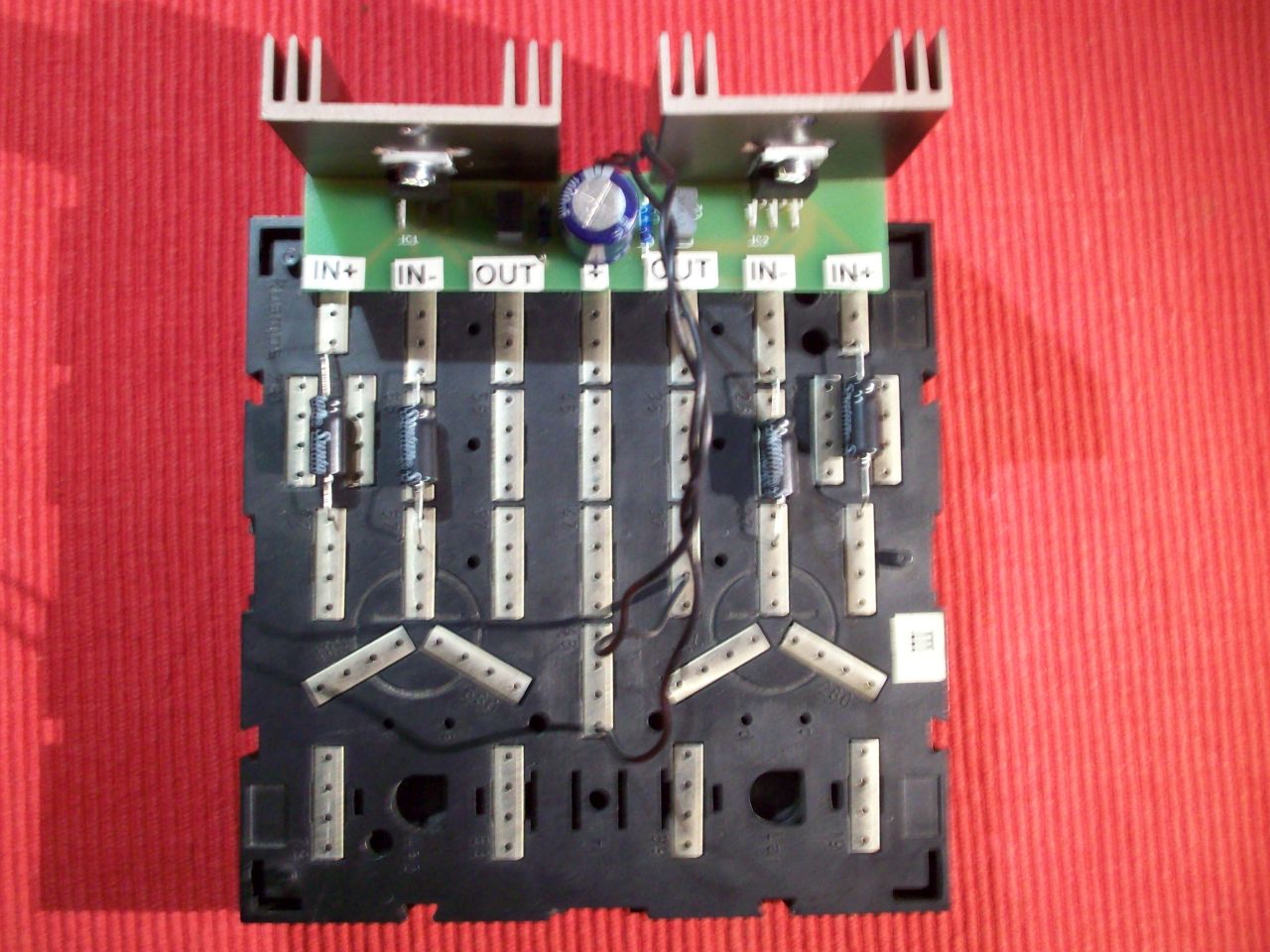

Hier noch die Bilder meiner "Power Pack" Platine...

Eine Änderung habe ich gemacht... Ich wollte die Kabel für die Masse nicht unter die IC´s quetschen, deshalb gibt es einen Lötstift.
Dies muss man aber nicht nutzen...

[ChrisH]

... für die Hobby-Sets gabe es keine "Handbücher", lediglich ein bedrucktes Blatt
mit Schalt- und Verdrahtungsplan.

Zu dem Powermodul habe ich einen Schaltplan gefunden. Klicke unten auf eines der Bilder:

viewtopic.php?f=2&t=411

Wegen der Leistungsverstärker muss ich nochmal schauen.

Grüße,
ChrisH

[Holgi]

Hallo ChrisH,
ah Ok, verstehe, dann gab es bei diesen "Hobby- Sets" kein wirkliches Handbuch mit verschiedenen Schaltungen, sondern nur ein Blatt mit genau einer Schaltung?
Das war dann zb der E200er Serie vorenthalten?
Das wusste ich nicht... Hatte nie eins von diesen Hobby Sets.
Holgi
