Ozilloskop von Heinz Richter

[fsigloch]


In der Biographie von Heinz Richter sieht man sein Ozilloskop im Hintergrund. Er hat die englische übliche Beschriftung. Meines hat die deutsche Beschriftung.
Gruß Ferdinand

[udo]

Das war ein Bausatz.

Grüße Udo

[fsigloch]

Hallo Udo,

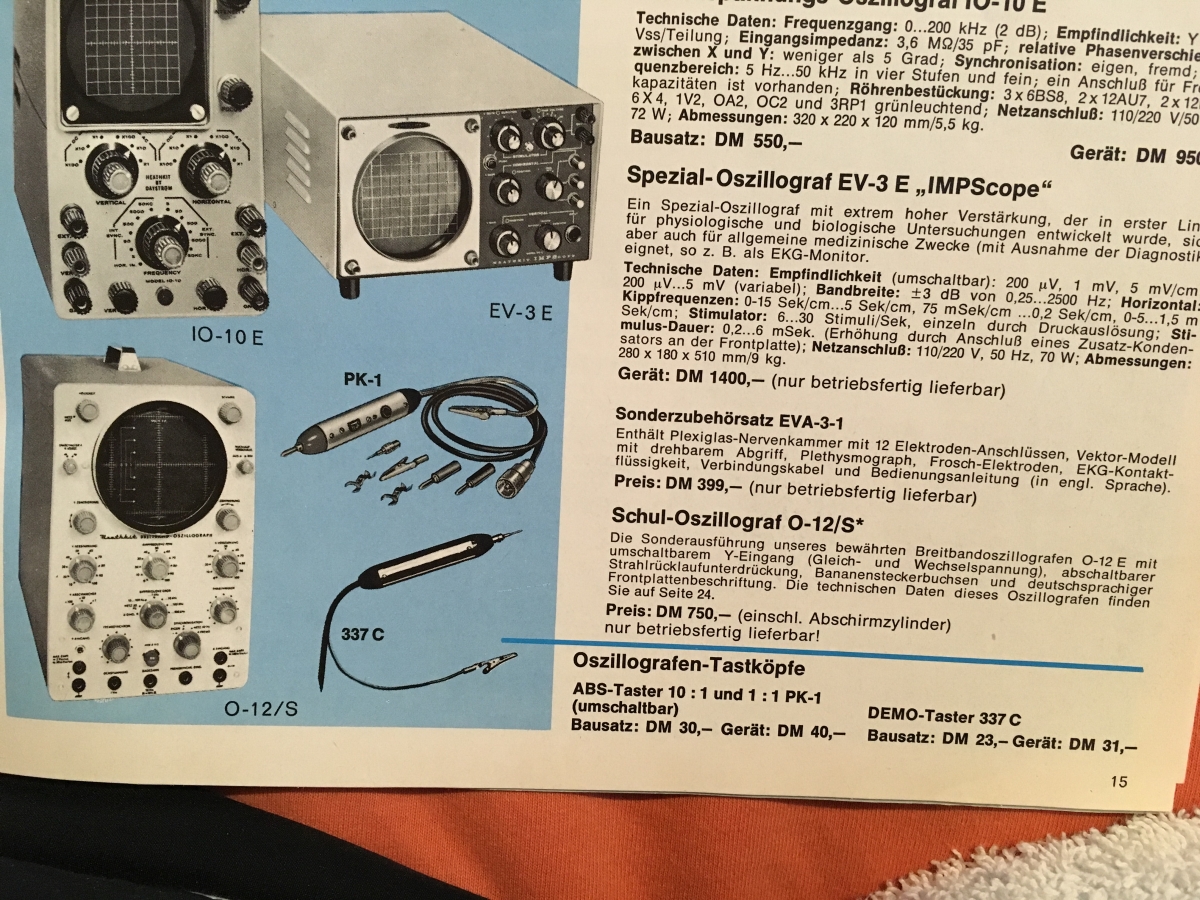

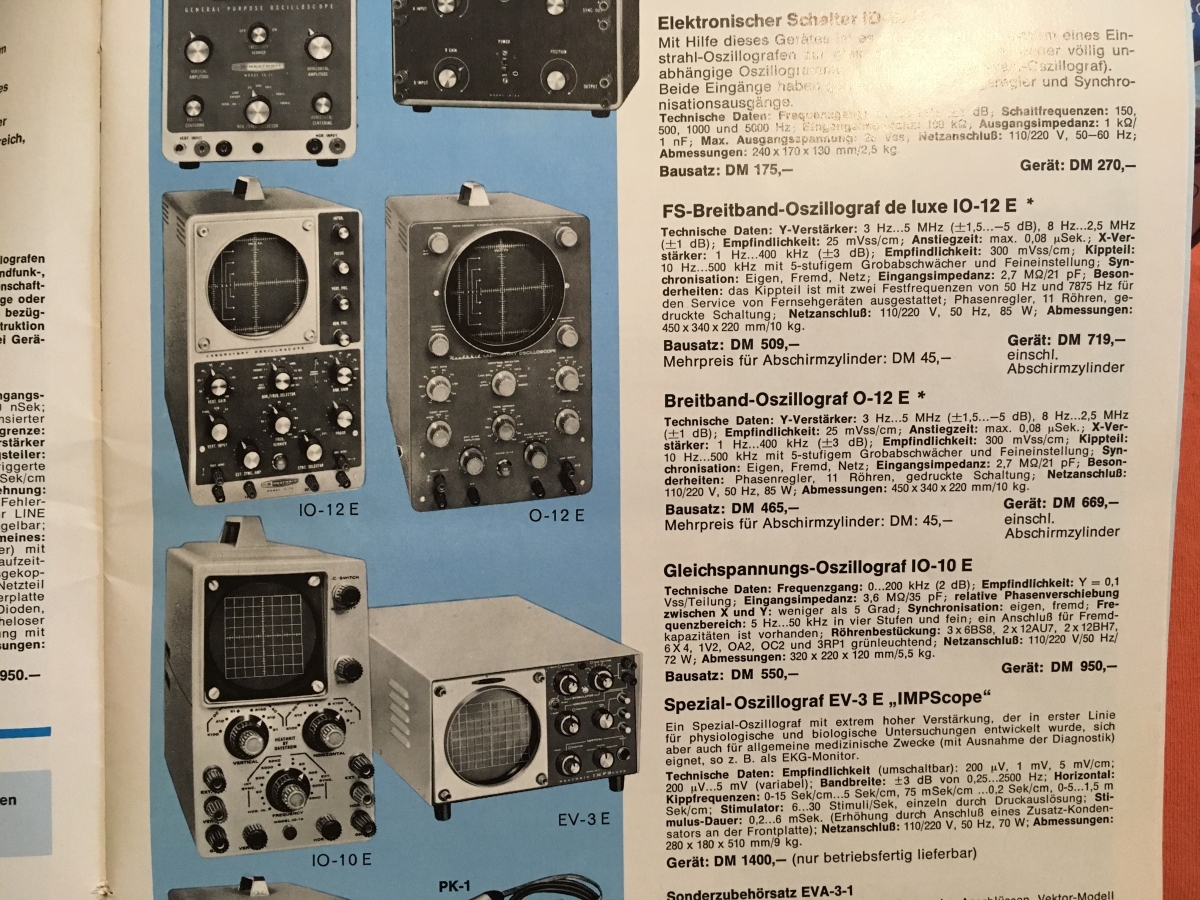

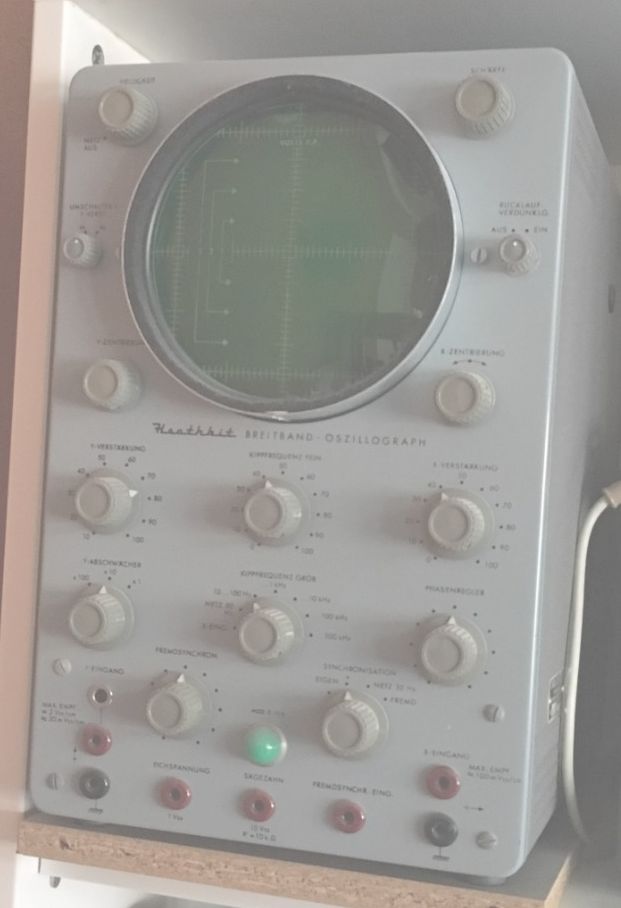

stimmt ich habe den Schuloszi, Heinz hatte den Bausatz. Siehe Anhang.

Gruss Ferdinand

Heathkit 01.jpg (861.1 KiB) 18756-mal betrachtet


[fsigloch]

Hallo,

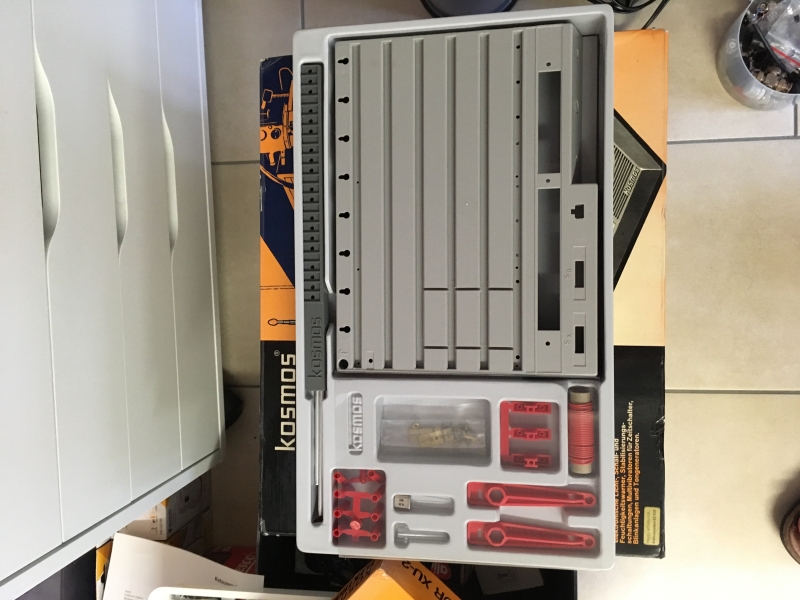

nachdem ich ein XU-2 ersteigert habe, stellt sich die Frage, Schaltungen die 1,5 Volt Versorgungsstufung haben auf dem XU-2 aufzubauen anstatt auf dem XG.

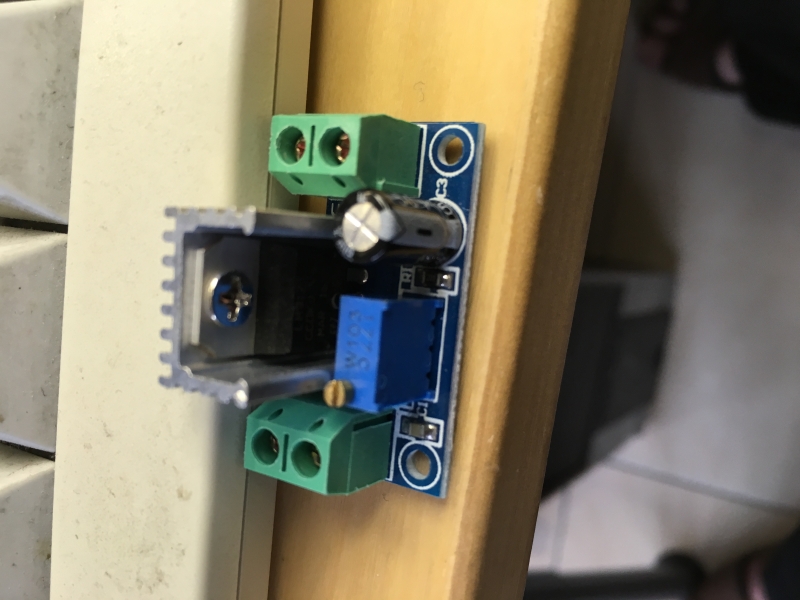

Das XU-2 hat ja nur 4,5 und 9 V .Man könnte 6 Reglermodule um 2,95 Euro verwenden, siehe Anhang.



Gruss Ferdinand

[Dilettant]

Hallo liebe Forenteilnehmer,


ich oute mich mal als absoluter Elektroniklaie,
obwohl ich als Jugendlicher alle Baukästen der X-Serie besaß, einschließlich des Ultron's Messgerät.
Ein Oszilloskop war damals mein sehnlichster Wunsch, seit ich mal im Physikunterricht die Sinuswelle einer Wechselspannung betrachten durfte.
Der Preis war für mich aber überirdisch...
Jetzt habe ich mir aus einer Laune heraus ein Pocket-Oszilloskop mit Display, ähnlich einem Smartphone gekauft.
Es liegt aber nur ein Anschlußkabel zum Messen bei.
Wie misst man denn mit einem Oszilloskop?
Wird da ebenfalls nur ein Messkabel verwendet?
Ich kenne eben nur die normalen Messgeräte, wo der Strom quasi über 2 Messstellen durch das Gerät fließt.

Vielleicht kann mich ein wertes Forenmitglied mal aufklären.

Bei Interesse kann ich ein Foto des Pocket-Oszilloskops einstellen

Danke schon mal im Voraus.

Freundliche Grüße

Friedemann

[buedes]

Hallo Friedemann,

dein Oszilloskop hat bestimmt auch ein Prüfkabel mit Masseanschluss daran. Sieh mal hier!

Gruß, Horst

[Dilettant]

Hallo Horst,
danke, ja hat es.
Mein Gerät ist ähnlich zu dem verlinkten Thread, es ist ein DS202.
Nachdem ich den Thread überflogen, und das allermeiste nicht verstanden habe,
wurde mir klar, dass man da wohl ein Elektronikstudium braucht oder intensives hineinarbeiten in die Materie.

Eigentlich wollte ich bloß mal mit dem Oszilloskop, z.B an einem alten Märklin Trafo für Eisenbahn (Wechselstrom)
eine Sinuslinie auf dem Display erzeugen und beobachten wie sich die verändert, wenn man die Spannung steigert.

Deine Antwort interpretiere ich so, dass ich ein mal an "Masse" gehe und den anderen Anschluß an einen Pol anlege?

Grüße

Friedemann

[fsigloch]

Hallo Friedemann,

ich habe selbst ein DS203. Die digitalen Dinger sind nicht leicht zu bedienen. Ein Uralt Oszi wie mein HM307 ist kinderleicht zu bedienen, gibt es öfters bei ebay.

Evtl. hilft das was : https://www.youtube.com/watch?v=yXSGYLtx1qY

Gruss Ferdinand

[buedes]

Deine Antwort interpretiere ich so, dass ich ein mal an "Masse" gehe und den anderen Anschluß an einen Pol anlege?

Ja genau, mach das mal!

Gruß, Horst

[Physikfan]

Oszilloskop suchen in Wikipedia, dort ist einmal eine Grundlage fürs Verständnis.

[mjwolf]

Wie misst man denn mit einem Oszilloskop?

Hallo,

schau mal hier: http://www.experimentierkasten-board.de/viewtopic.php?f=33&t=623&p=7299&hilit=oszilloskop%23#p7299

HTH
Martin
