KOSMOS Radio + Elektronik C bzw. 7C (1961)

[JuergenK]

Der zweite Erweiterungskasten aus dem Jahr 1961 zum Radio + Elektronik 7A (bzw. zum Radio + Elektronik A) von KOSMOS, Franckh´sche Verlagshandlung, Stuttgart. Mit 93 Versuchen führt der Radio + Elektronik C in die Anwendungsbereiche der Gasentladungsröhre ein.

Der hier abgebildete Kasten stammt offenbar aus der Zeit, als KOSMOS die Durchnummerierung seiner verschiedenen Experimentierbaukästen aufgab: Der Kastendeckel ist noch mit 7C bedruckt, während das Anleitungsbuch (1. Auflage) bereits nur noch "C" nennt.




Der Kastendeckel





Der Inhalt des Kastens





Das Anleitungsbuch



Aus der Anleitung (bitte anklicken)






Mit freundlicher Genehmigung der Franckh-Kosmos Verlags-GmbH & Co. KG www.kosmos.de

[Physikfan]

Hallo Jürgen

Darf ich ein paar Fragen stellen:

1. Bitte, hast Du diesen Kasten neu erstanden oder war er beim Kauf bereits gebraucht?

2. Mir ist aufgefallen, daß das Entladungsrohr (Glimmlampe) in der Mitte Spuren von Metalldampf im Glas aufweist.
Ich kann mich natürlich irren, aber vielleicht kannst Du ein Bild nur von dieser Röhre , sodass man man da mehr aussagen kann, Pixel-Auflösung.
Diese Metalldampfspuren würden auf sehr (zu) intensiven Gebrauch der Röhre hindeuten.

3. Welche radioaktiven Präparate sind denn in Deinem Kasten vorhanden?

4. Welche Zählraten konnest Du mit Deinem Kasten erreichen?

Viele Grüße

Physikfan

[mjwolf]

3. Welche radioaktiven Präparate sind denn in Deinem Kasten vorhanden?

Hallo.

meines Wissens keine. Dieser Kasten beschäftigt sich nur mit ionisierender Röntgenstrahlung [EDIT: und dem Nachweis der natürlichen Umgebungsstrahlung].

Kästen mit radioaktiven Präparaten gab es meines Wissens nur vier: Drei US-amerikanische (A. C. Gilbert U-238 Atomic Energy Lab, siehe zB hier im Forum, Chemcraft Atomic Energy Lab und das Library of Science Geiger Counter Lab) und einmal Engels Lehrspiele (Remscheid) "Atomphysik".

Der Engels-Kasten ist extrem selten; die amerikanischen bekommst Du, selbst mit der Fachkunde Strahlenschutz, nicht mit vernünftigem Aufwand und Geld legal von dort nach hier Aber die Anleitung gibt es zumindest online, s.u.

Ich hab mir in stundenlanger Kleinarbeit mal die besten Links zum Thema "radiochemische Experimentierkästen" zusammengestellt und kann sie hier teilen:

Experimentierkasten-Board: Atomic Energy Lab (mit Links und Bildern)
viewtopic.php?f=32&t=308

EE-Forum:
http://www.rigert.com/ee-forum/viewtopi ... omic#p3081

Wikipedia: Gilbert U-238 Atomic Energy Laboratory
https://en.wikipedia.org/wiki/Gilbert_U ... Laboratory

Super Seite zu A.C. Gilbert:
http://www.jitterbuzz.com/scikits.html

Homepage von Frank J. Leskovitz (Science Leads the Way) - schöne Bilder:
http://gombessa.tripod.com/scienceleadstheway/id4.html

The Oak Ridge Institute for Science and Education (ORISE):
http://www.orau.org/ptp/collection/atom ... 238Lab.htm
http://www.orau.org/ptp/collection/atom ... aftset.htm
http://www.orau.org/ptp/collection/atom ... labkit.htm (American Basic Science Club)
http://www.orau.org/ptp/collection/atom ... cience.htm
http://www.orau.org/ptp/collection/slid ... erules.htm

Geiger Counter Lab:
http://www.sciradioactive.com/toys/

Anleitungen A.C. Gilbert:
http://science-notebook.com/gilbert-main.html
http://science-notebook.com/gilb-atomic01.html
http://science-notebook.com/gilb-atomic02.html
http://science-notebook.com/gilb-atomic03.html

KOSMOS Radio + Elektronik C bzw. 7C
viewtopic.php?f=2&t=18
(http://www.rigert.com/ee-forum/viewtopic.php?f=50&t=258)

Ebay (US-$ 2.600,-)
http://www.ebay.de/itm/110999405092?nma ... _cvip=true

Wilesco Dampfmaschine R 200 "Atomkraftwerk"
http://www.puppenhausmuseum.de/spielzeu ... jahre.html

BUCH Atomphysik in Versuchen:
viewtopic.php?f=82&t=1535&p=7978&hilit=Strahlung#p7978

Weitere Bilder:
http://www.culture24.org.uk/science-and ... ter-museum

Spass:
http://www.fark.com/comments/4366066/Ph ... energy-lab

Google Bildersuche:
https://www.google.de/search?q=atomic+e ... 54&bih=832

Diverse Seiten:
http://www.metalconstructiontoys.net/in ... energy.htm
http://files.abovetopsecret.com/files/i ... ff037b.jpg
http://discovermagazine.com/2014/dec/18-science-kits

VG
Martin

[Physikfan]

Hallo Martin

Du hast mit Deiner Recherche ja eine tolle Arbeit geleistet.

Meine Frage an alle:
Haben schon Mitglieder bzw. Gäste dieses Forums mit solchen Kästen experimentiert?

A. Zunächst einmal mit dem KOSMOS Radio + Elektronik C bzw. 7C (1961)
B. Mit anderen Kästen, die es erlauben, Kernstrahlung zu detektieren.

Und schlußendlich mit z.B. radioaktiven Mineralien ohne direkten Experimentierkastenbezug gearbeitet?

VG

Physikfan

[mjwolf]

Hey Physikfan,

Hallo Martin
Du hast mit Deiner Recherche ja eine tolle Arbeit geleistet.

dankeschön!

Meine Frage an alle:
Haben schon Mitglieder bzw. Gäste dieses Forums mit solchen Kästen experimentiert?

A. Zunächst einmal mit dem KOSMOS Radio + Elektronik C bzw. 7C (1961)
B. Mit anderen Kästen, die es erlauben, Kernstrahlung zu detektieren.

Und schlußendlich mit z.B. radioaktiven Mineralien ohne direkten Experimentierkastenbezug gearbeitet?

Ich beantworte das mal für mich - ohne die anderen von einer Antwort abhalten zu wollen

nein
A) nein (besitze leider keinen)
B) nein, leider noch nicht
jain. Genauer: Mit Mineralien noch nicht, mit radioaktiven Stoffen schon (ich habe die Fachkunde im Strahlenschutz der Schutzklassen 2.2 und 4.1, da ich berufsbedingt ab und zu mit entsprechenden Messgeräten zu tun habe.)

VG
Martin

[Physikfan]

Hallo Martin

Ich habe den Kasten KOSMOS Radio + Elektronik C bzw. 7C (1961) damals neu gekauft.
Leider hatte die originale Glimmlampe nicht funktioniert, zu hohe Zündspannung oder was auch immer.
Ich habe dann bei Kosmos reklamiert und dann eine neue, funktionierende zugeschickt bekommen.
Für mich war der Kasten insofern beeindruckend, als es für mich das erste Mal war, dass ich überhaupt Kernstrahlung einer Probe
"nachweisen" konnte.

Interessante Ausschnitte in der Anleitung:






VG

Physikfan

[Physikfan]

Hallo Jürgen

Darf ich Dir bitte nochmals ein paar Fragen stellen:

Mir ist aufgefallen, daß das Entladungsrohr (Glimmlampe) möglicherweise in der Mitte Spuren von Metalldampf im Glas aufweist.
Ich kann mich natürlich irren, aber vielleicht kannst Du ein Bild nur von dieser Röhre posten, sodass man man da mehr aussagen kann, Pixel-Auflösung.
Diese Metalldampfspuren würden auf sehr (zu) intensiven Gebrauch der Röhre hindeuten.
Das sind Bilder meiner Röhre:




Du siehst, das Glas in der Umgebung der Elektrodenspirale ist innen ganz sauber.

Welche Zählraten konnest Du mit welchen radioaktiven Quellen mit Deinem Kasten erreichen?

Viele Grüße

Physikfan

[JuergenK]

Hallo Physikfan,

ja, gut beobachtet: Die Gasentladungsröhre in dem von mir oben vorgestellten Kasten ist gebraucht. Hier ein Foto einer neuen Röhre (oben) und der offensichtlich benutzten Röhre.



Versuche habe ich mit dem 7C jedenfalls bisher nicht vorgenommen, zudem dem Kasten ja auch keinerlei zu untersuchende Quellen beiliegen...

JuergenK

[hgd]

Hallo Juergen et al.,

passt nicht genau zum "thread", aber zum Metallniederschlag auf Glaskolbeninnenseite. Ich hatte mir 2013 via ebay zwei Bienenkorblampen gekauft (weil ich diese in den 1960ern und auch später nie hatte, sie erinnert mich auch heute noch an Damiel Düsentrieb nebst Helferlein, das zum Erklären der emotionalen Lage zum Objekt).

Diese Bienenkorblampe (eingebaut Vorwiderstand zum Anschluss direkt an 220 V (230 V) mit Schraubgewinde in normale Standard-Lampenfassungen) nutze ich als Hinweislicht, dass mein Arbeitstissch noch an Spannung liegt. Geringer Stromverbrauch, sofort einsetzbar und Nostalgie). Bei dem fast Dauerbetrieb bildete sich bereits nach wenigen Wochen ein halbdurchlässiger Metallniederschlag innen. Im Zustand "off" wirkt das Glas fast undurchdringlich (auch weil die Schicht reflektiert). Aber im Zustand "on" kommt das rosafarbene Glimmlicht noch sehr gut durch und fällt mir deutlich auf (als Schutzmaßnahme).

Ich stelle mir vor, dass an den beiden bifilar gewickelten Drahtwendeln die schweren Metallionen beim Auftreffen auf die zeitweise Anoden deren Metall zerstöben und sich dann der Nebel nach Rekombination auf der Innenseite des Glaskolbens absetzt.

Das dürfte auch beim der hier behandelten "Glimmlampe" der Fall sein.

Gruß, Hans-Günter

[et.konrad]

Hallo in die Runde der Radio und Elektronik C Besitzer / Begeisterten:

Ich kann es ja nur vermuten, leuchtet diese Glimmlampe auch in dem üblichen leichtem rosa-Ton?

Danke, Eckart

[Physikfan]

Ja

[Thomas1953]

Hallo Eckart,

auf Seite 22 des Anleitungsbuches steht dazu folgendes:

[et.konrad]

Danke

Grüße,

Eckart

[et.konrad]

Hallo, an Alle in der Liste

Um was es geht: um die „spezial Glimmlampe“ im Radio + Elektronik C Kasten.

Kurz vorneweg: ich bin mir bewußt, das dies hier der falsche Platz ist, der richtige wäre: viewtopic.php?f=35&t=732
Nur, da war seit 11 Jahren keiner mehr (dennoch werde ich das auch dort einstellen)
Ich habe jemanden gefunden, der diese „spezial Glimmlampe" nachbauen könnte und auch würde. Dazu hat er mir ein paar Fragen gestellt, die ich so nicht beantworten kann, da ich dieses Bauteil nicht besitze.
Ich habe mir, als ich vor 10 bis 15 Jahren angefangen habe die R+E Kästen nachzubilden, mit einer einfachen russischen Röhre mit 10er Gewindefassung beholfen, die ihren Job auch hervorragend erfüllt hat. Auch wenn ich die Hochspannung etwas höher ziehen musste. Nur gibt es auch dieses Bauteil nicht mehr.
Derjenige, der die Original-Teile nachbauen könnte wollte, wie schon erwähnt, ein paar Dinge von mir wissen, hat mir aber gleichzeitig signalisiert, das sich ein Nachbau erst ab einer Stückzahl von 10 sowohl preislich für den Käufer wie auch für ihn als Manufakter lohnen würde, er stellt diese Teile in Handarbeit her.
Was er wissen wollte war als erstes die Leuchtfarbe. Dank Thomas hat sich das ja geklärt. (Ich kam schlicht nicht auf die Idee, mal im Handbuch nachzusehen)
Die nächste Frage war nach der Elektrodenform. Ich gehe mal davon aus, das im Falle eines Nachbaus diese durchaus in der Art des Originals sein sollte.
Die nächste Frage war nach den Abmessungen. Hier das, was ich aus Fotos von Jürgen (weiter oben) abschätzen konnte:

Länge der Röhre: 5,2 bis 4,5 cm
Durchmesser der Röhre (aussen) 0,8 bis 0,9 cm

Sollte ich da total daneben liegen, bitte Bescheid geben.
Ich vermute mal, hier kommt es auf die exakten Abmessungen nicht so genau darauf an. (??)
Auch die ursprünglichen Spannungsangaben muß ich nach dem Lesen der ersten 25 Seiten des Handbuchs korrigieren, Herr Richter spricht von 160 bis 190 Volt Zündspannung, demnach beläuft sich die Brennspannung wohl von 140 bis 170 Volt. Diese Spannungsbereiche geben die Schaltungen im Handbuch von R + E C auf jeden Fall her. (So ganz hatten die damals die Toleranzen nicht im Griff!!)
Das ganze steht und fällt auf jeden Fall mit der Anzahl der Interessenten, falls also jemand Kontakt zum Forum von Suntri besitzt, aktivieren! Je mehr Interessenten, desto besser.
Die ersten preislichen Eckdaten, die mir der Hersteller genannt hat klangen wirklich interessant, genauere kann ich wohl erst nach Beantwortung der oben genannten Fragen bekommen.

Grüße

Eckart

[buedes]

Ich hätte Interesse!

Gruß, Horst

[Thomas1953]

Hallo Eckart

auch ich bin interessiert. In welcher Größenordnung würde sich denn der Preis bewegen?

Eine Frage an alle, die eine solche Glimmlampe haben: Hat einer von euch schon mal Experimente damit gemacht und kann von seinen Erfahrungen berichten?

Ich habe nur den A-Kasten und konnte mit zusätzlichen Widerständen und Kondensatoren und einer kleinen Glimmlampe nur die Versuche ohne die "radioaktiven Experimente" durchführen. Dabei ist zu berichten, dass eine Reihe von Versuchen nur jeweils mit dem 5 MegOhm-Widerstand zufriedenstellend funktionierten, beim 30 kOhm-Widerstand gab es immer ungewollte Kippschwingungen, wo sie nicht auftreten sollten.

Viele Grüße,
Thomas

[Physikfan]

An alle Interessierten des Kosmos Kastens 7C
Ich habe vor sehr langer Zeit Experimente mit dieser
Glimmlampe gemacht, im Hinblick auf die Detektion
von Kern-Strahlen.
Das hat damals gar nicht so schlecht funktioniert,
sagt mir meine Erinnerung.
Mittlerweile würde ich für solche Experimente einen
Detektor mit NaI Kristall einsetzen, aber damals als
Jugendlicher hatte ich nicht die Möglichkeiten, zu solchen
Geräten zu kommen, und das mit der Glimmlampe
war für mich die einzige Möglichkeit für solche Experimente,
obwohl das Auftreiben
von entsprechenden Quellen auch damals, lange vor
Tschernobyl, gar nicht so einfach war.
Meine Erinnerung nach gab es auch in dem Kasten auch
ein entsprechendes Präparat,
aber da bin ich mir nicht mehr so sicher.
Viele Grüße
Physikfan

[et.konrad]

Hallo Horst, hallo Thomas, hallo Physikfan,

erst einmal vielen Dank für Eure Antworten. Und eine Korrektur: Bei der Abschätzung der Länge muß es heißen: 4,2cm bis 4,5cm.
(Man sollte halt vor dem Abschicken einer Nachricht doch noch einmal nachlesen)

@ Physikfan: Nein, Kosmos durfte dank einer „Esten Strahlenschutzverordnung“ keine Präparate in den Kasten legen, hat aber angeboten, bei der Beschaffung hilfreich zu sein. Und ja, heute bekommt man brauchbare Zähler ab ca. 60€. Damals hätte man sicherlich mindestens eine Null dazusetzen müssen. Aber darum geh es eigentlich auch nicht. Wenn man die Versuche mit den von den Kästen zur Verfügung gestellten Mitteln auch durchführen können möchte. Und das Thema Glimmlampen hat schon so einige spannende Aspekte.

Aber nochmal an alle zu meinen Fragen, bzw. desjenigen, der diese Teile nachbauen könnte:

1. Ich vermute mal, Auf die Abmessungen der Röhre kommt es nicht so genau an solange die elektrischen Daten stimmen?

2. Ob die Anschlüsse als Drähte oder als Metall-Kappen ausgeführt sind, sollte nicht so wichtig sein? (hier wäre meines Erachtens die günstigste Variante zu wählen)

3. Sollte die Kathode wie im Original auch als Spirale ausgeführt werden? (Ob es nun, wie im Original, 5 Windungen oder ein paar mehr sind hängt vermutlich auch von der Stromstärke ab. Die beträgt bei der gewählten Bauteil Dimensionierung nur wenige Micro-Ampere. Würde ich ihm überlassen)

Thomas wollte, zu Recht, eine Hausnummer des Preises wissen. Der Hersteller meinte, je nach Ausführung der Lampe und bei 10 Stück: ab 50€. Aber er erwähnte auch, für ein Muster wären rund 200€ fällig. Aus seiner Antwort war nicht zu ersehen, ob die auf jedenFall fällig werden, oder falls das für eine Einzelbestellung gilt. Ich habe auch erst einmal nicht nachgefragt, da vorher die obigen Fragen geklärt sein müssen, bevor ich ein komplettes Angebot anfragen kann. Und sollten keine 10 Röhren zustandekommen hat sich das ganze sowieso erledigt.

Viele Grüße

Eckart

[Thomas1953]

Eine Frage an alle und vor allem an die glücklichen 7C-Kastenbesitzer: Um welche Bauart der Kondensatoren könnte es sich handeln? Sie sind augenscheinlich spannungsfest bis 250V und ungepolt. Eine weitere Frage wäre: Sind die über die lange Zeit (>60 Jahre) jetzt noch brauchbar oder gibt es mittlerweile Leckströme? Bei den Versuchen mit der Glimmröhre könnte es dann gegebenenfalls Schwierigkeiten geben.

Viele Grüße,
Thomas

[et.konrad]

Hallo Thomas,

diese alten Kondensatoren sind wie unsere heutigen Folienkondensatoren aufgebaut. Nur das man damals keine Folie sondern Papier, das mit einem speziellen Öl getränkt war, dafür eingesetzt hat. Die Möglichkeit, das diese Kondensatoren bei höheren Spannungen nicht mehr richtig funktionieren ist sehr groß. Besser Tauschen gegen moderne Folienkondensatoren! Siehe auch hier: https://www.radiomuseum-bocket.de/wiki/ ... cht_werden

Grüße,

Eckart

[Thomas1953]

Hallo Eckart,

vielen Dank für die Info und den Link mit der Erläuterung. Dieses Radiomuseum kannte ich bisher nicht.

Viele Grüße,

Thomas

[JuergenK]

Die jeweiligen Isolationswiderstände der Kondensatoren in zwei vorhandenen KOSMOS 7c-Kästen habe ich mit dem Isotest6 von G. Heigl bei 200V DC ermittelt. Ergebnis: Werte zwischen 20MOhm und 100MOhm.

JuergenK

[Thomas1953]

Hallo Jürgen,

vielen Dank für deine Messungen. Wie lange hast du denn den Isotest 6 schon? Scheint es jetzt leider nicht mehr zu geben. https://www.saintummers.at/bau/isotest.html

Es wäre jetzt noch interessant zu wissen, ob die Kondensatoren in dieser Verfassung noch brauchbar für die Versuche mit der Glimmlampe 1C taugen, z.B. die Schaltung nach Abb. 14 oder Abb. 50 im Anleitungsbuch. Es geht dabei hauptsächlich um die Kondensatoren im Hochspannungsbereich, also um 0,1uF und 0,01uF.

Viele Grüße,

Thomas

[et.konrad]

Hallo Thomas,

wenn bei Deinen Kondensatoren ähnliche Wertbereiche möglich sind (z.B. altersbedingt) wie die von Jürgen, solltest Du Dir überlegen, sie besser gegen moderne zu tauschen. Bei der Schaltung Abb. 14 wirst Du vermutlich keinen Unterschied feststellen, anders aber bei der Schaltung nach Abb. 15 oder Abb. 50 könnte sich ein gewisser Frust einstellen, da diese Schaltungen dann eventuell nicht zufriedenstellend funktionieren.
Da Du (genau wie ich ich) keinen Isolationstester besitzt, ist es nur eingeschränkt möglich festzustellen ob die Ko ´s OK sind oder nicht.
Da würde ich auf sicher gehen wollen.

Grüße, Eckart

[Thomas1953]

Hallo Eckart,

leider habe ich keinen R+E 7C und kann die entsprechenden Versuche nur mit neueren Kondensatoren machen, und auch nur die ohne die Glimmlampe 1C. Meine Frage galt eigentlich den Experimentierkastenfreunden, die einen 7C besitzen.

Viele Grüße,

Thomas

[et.konrad]

Hallo Thomas,

da geht es mir wie Dir, ich besitze auch keinen C und habe damit auch keine 1C Lampe. Ich hatte allerdings vor einigen Jahren das Glück eine Messröhre für Strahlungsmessungen zu bekommen. Diese hat zwar die Spirale nicht, dafür eine hauchdünne Metallisierung innen in der Röhre. Gut, nicht alle Versuche sind damit durchführbar, aber fast alle. Etwas nachteilig ist bei dieser Röhre, das sie ein paar Volt mehr benötigt, aber eine kleine Änderung der Verdopplerschaltungen waren mit ansonsten den Mitteln, die der Kasten C zur Verfügung stellte, zu realisieren. Auch wenn ich gerne so eine (gleichartige) Röhre wie die 1C hätte, ich gebe es zu. Da wird aber wohl nichts draus.

Viele Grüße,

Eckart

[Thomas1953]

Hallo Eckart,

es gibt russische Röhren, SI3BG, die über ebay verkauft werden, zurzeit besonders günstig aus der Ukraine. Ich habe eine gekauft in der Hoffnung, dass sie bis zum Sommer bei mir eintrifft. Dann werde ich berichten.

In den letzten Tagen habe ich mir aus Beständen meiner Kramkiste ein Kondensatorprüfgerät (nicht VDE-gerecht!) für ca. 250 V gebastelt. Kurze Beschreibung: In die beiden Zuleitungsdrähte vom Netzstecker (!) wurde jeweils ein Widerstand von 56 kOhm eingebracht, das begrenzt die Stromstärke im Kurzschlussfall auf 2 mA. Die Netzspannung danach über einen Brückengleichrichter gleichgerichtet. Alles zusammen in ein Gehäuse (Aufputz-Verteilerdose) eingebaut, Plus und Minus über Buchsen nach außen geführt. Daran kommt dann der Proband (der Kondensator, aber kein Elko!)) in Serie mit einem Gleichstrommessgerät, 2mA bzw. 200 uA).

Nachdem Messgerät (Messbereich 2 mA =) und Kondensator entsprechend berührungssicher angeschlossen sind, wird der Netzstecker gesteckt. Je nach Stromfluss kann dann auch in den 200uA-Bereich umgeschaltet werden. Bei einem alten Papierkondensator, 0,1uF, 250V, ergab sich eine Stromstärke von ca. 6,8 uA. Die gleichzeitige Messung der Spannung zwischen Plus und Minus mit einem zweiten Messgerät ergab 265 V, das ergibt dann einen Widerstand von ca. 40 MOhm.

Nach der Messung den Netzstecker ziehen und den Kondensator entladen (kurzschließen), bevor er angefasst wird! (Hurra, wir leben noch )

Viele Grüße
Thomas

[et.konrad]

Hej Thomas,

herzlichen Glückwunsch zum Tester (und dem Überleben). Ich habe mir das Leben etwas einfacher gemacht und mir einen UT501A zugelegt. es gab zwar auch billigere, aber dieser kann wenigstens auch 100V, die günstigeren erst ab 250V. Mit dem Isotec 6 kommt sie nicht mit, bei diesem lässt sich die Spannung halt kontinuierlich einstellen.
So eine Röhre habe ich auch noch in der Kramkiste, so wirklich glücklich bin ich aber damit nicht geworden, da hier fast die doppelte Spannung wie beim Original benötigt wird. OK, funktionieren tut sie.
Im Fundus habe ich auch noch eine Bienenkorb Lampe mit rund 140V. Nur diese benötigt halt einen sehr viel höheren Strom.

Viele Grüße,

Eckart

Noch eine Frage in die Runde: ich habe mich jetzt für Bilder in der Galerie registriert. In dieser kann man sehen, das jeder User sein eigenes Verzeichnis hat, dort Kategorie genannt. Wie erstelle ich denn hier ein eigenes Verzeichnis? Ich finde da keinen Hinweis.

[JuergenK]

Zu Eckarts "Frage in die Runde": Das war mein Fehler: Eckart hatte sich zwar ordnungsgemäß für unsere Bildergalerie angemeldet, ich habe dann aber vergessen, Ihn dort freizuschalten...

JuergenK

[Thomas1953]

Hallo Freunde des Experiments,

schneller als gedacht habe ich nun die Röhre SI3BG bekommen, leider ist sie für unsere Versuche nicht geeignet. Hätte ich mir vorher https://www.mikrocontroller.net/topic/386873 angeschaut, hätte ich sie nicht gekauft.

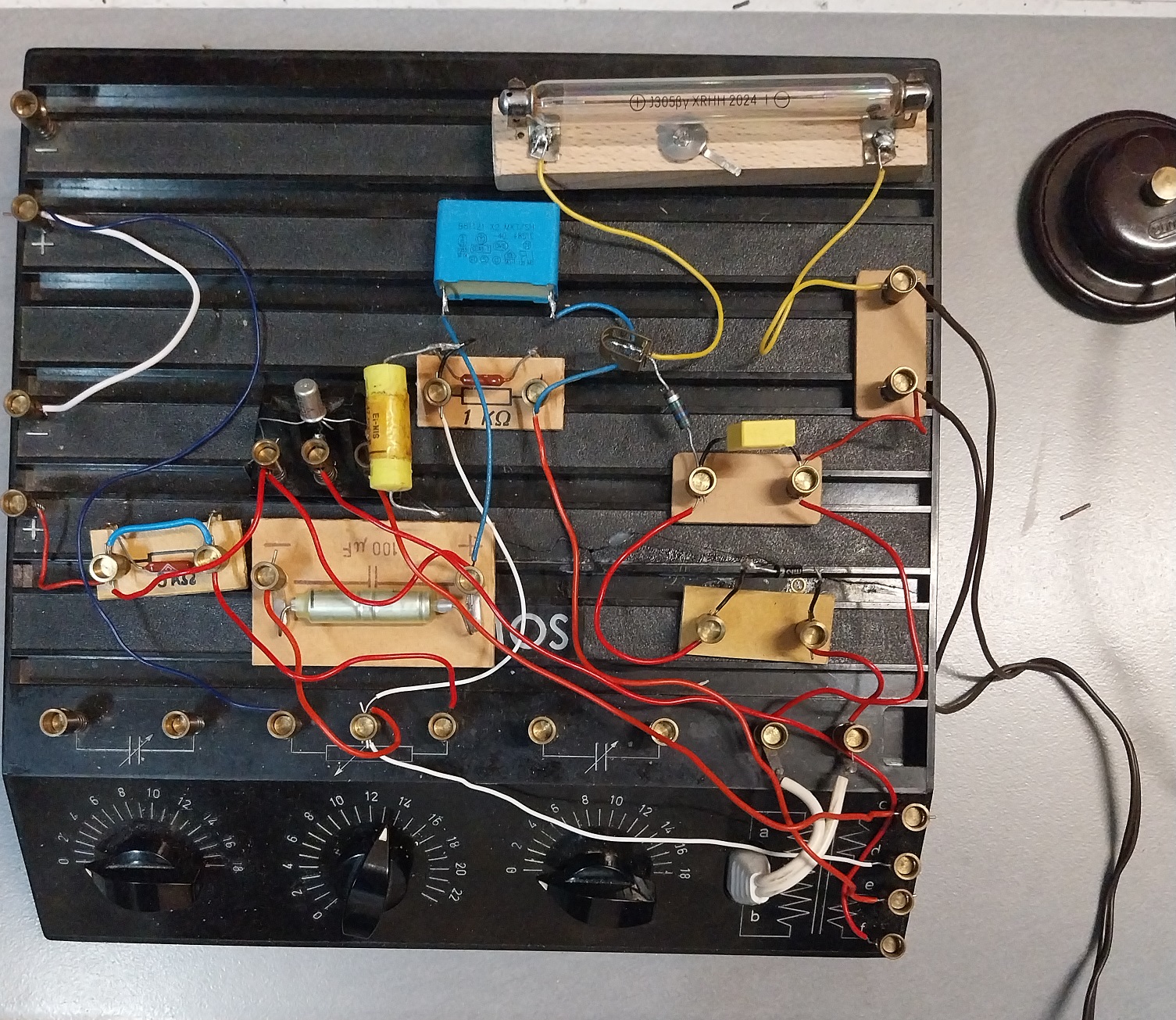

Aber gleichzeitig hatte ich ein anderes Geiger-Müller-Zählrohr (J305) aus China nebst Teststrahler bestellt, die auch schon beide angekommen sind. Das J305 ist ein selbstlöschendes Rohr, die Versuche der Glimmlampenfunktion sind damit natürlich nicht durchführbar. Aber die Radioaktivitätsversuche gelingen damit bestens.

Natürlich darf wegen der Selbstlösch-Funktion die Schaltung nach Abb. 50 nicht als Kippschwingungsschaltung aufgebaut werden, der Kondensator C5 muss deshalb weggelassen werden, als Vorwiderstand sind 5 MOhm zu nehmen. Da ich die Originalkondensatoren des R+E 7C nicht besitze, habe ich entsprechende neuere Kondensatoren mit 250 V Prüfspannung benutzt. Ich habe die Variante mit der Einweggleichrichtung aufgebaut, als Diode wird eine 1N4007 verwendet. Die hat eine ausreichend große Sperrspannung.

Der beigefügte Teststrahler ist letztlich in einer Ionisationskammer für frühere Rauchmelder geliefert worden. Im Video https://www.youtube.com/watch?v=3nnGZlL6x-I kann man sich interessante Informationen zu diesem Teststrahler anschauen.

Viele Grüße,
